Tepelná čerpadla WKF
Inteligentní regulace spojuje komfort a energetickou účinnost
Tepelná čerpadla vzduch/voda z řady WKF jsou inteligentní a přitom kompaktní. Vniřní jednotka s topným výkonem 1 až 16 kW má v sobě umístěno všechno potřebné - oběhová čerpadla, tepelné výměníky a regulaci a lze ji připojit ke stávajícímu systému se zásobníkem teplé vody.
Modely WKF Compact mají stejné vlastnosti jako modely WKF, ale jejich vnitřní jednotka má integrovaný smaltovaný zásobník teplé vody o objemu 300l. Pro tepelná čerpadla z řady WKF jsou typické nižší náklady na instalaci a kompaktní konstrukce. Tepelná čerpadla se dodávají s vysokým podílem předem smontovaných komponentů, což výrazně urychluje jejich montáž a zprovoznění na místě instalace. Oba modely komunikují přes Wi-Fi a podporují inteligentní regulaci Smrt-Control touch s napájecí sítí Smat-Grid.
Multitalent zajišťuje kompletní management energie: Inteligentní regulace Smart-Control je efektivním celkovým systémem. K dispozici je možnost spojení se
všemi regeneračními zdroji energií. Může tedy jít o tepelná čerpadla, solární energii nebo fotovoltaiku. Do systému lze začlenit vše. Možné je také použití v inteligentní napájecí síti Smart-Grid.

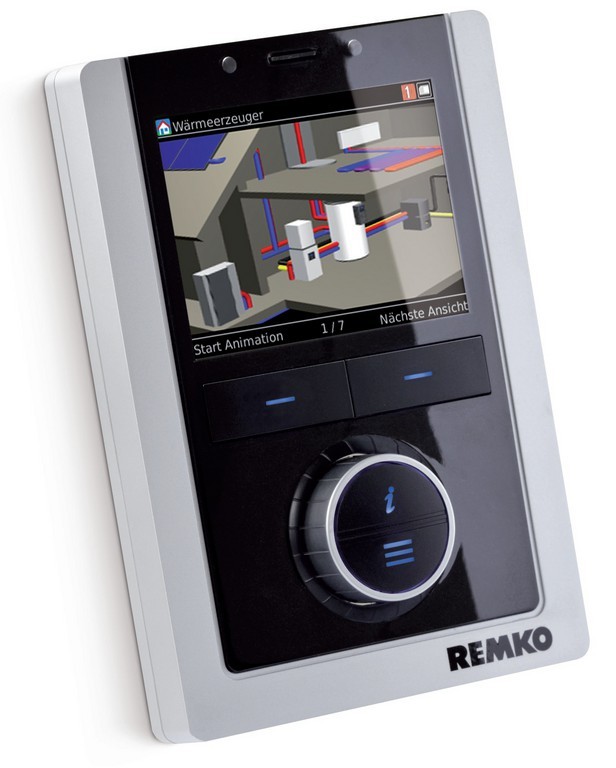

Obsluha je mimořádně flexibilní: Barevný displej tepelného čerpadla indikuje příslušné provozní stavy. To uživateli usnadňuje rozpoznání jednotlivých provozních situací. Multitalent Smart-Control lze také jako dálkové ovládání umístit kdekoliv v objektu. Software Smart-Control s textovými menu a asistent CheckServ podporuje servisní personál při uvádění tepelného čerpadla do provozu a při údržbě.
Vybrané vlastnosti tepelných čerpadel WKF
- Možnost připojení více zdrojů tepla (solární systém)
- Do systému lze začlenit fotovoltaický výkon
- tepelné čerpadlo je možné využít i pro klimatizaci
- Základní obrazovka pro rychlou kontrolu často používaných funkcí
- Trvalé sledování funkcí všech relevantních parametrů
- Možnost vzdáleného zásahu přes rozhraní
- Objemový průtok se přizpůsobí automaticky potřebě tepla, a tak je optimalizována účinnost čerpadla
- Jednoduché ovládání tepelného čerpadla pomocí Softkeys a otočného knoflíku
- Stav obsluhy přes centrální informační tlačítko
- Software s textovými menu a instalačním asistentem
- Externí datová paměť
Tepelná čerpadla WKF
| Řada | WKF 80 | WKF 100 | WKF 130 | WKF 170 | |
|---|---|---|---|---|---|
| Oblast použití | kW | 1 - 6 | 6 - 9 | 9 - 12 | 12-16 |
| Provedení | Singlesplit | Singlesplit | Singlesplit | Singlesplit | |
| Režim | Topení/chlazení | Topení/chlazení | Topení/chlazení | Topení/chlazení | |
| Testování | EHPA | EHPA | EHPA | EHPA | |
| Invertorová technologie | v dodávce | v dodávce | v dodávce | v dodávce | |
| Systém | vzduch/voda | vzduch/voda | vzduch/voda | vzduch/voda | |
| Ovládání teplného čerpadla | Smart-Control Touch | Smart-Control Touch | Smart-Control Touch | Smart-Control Touch | |
| Elektrické přídavné topení / jmenovitý výkon | kW | 6 kW v dodávce | 6 kW v dodávce | 6 kW v dodávce | 6 kW v dodávce |
| Ohřev teplé vody (přepínací ventil) | °C | v dodávce | v dodávce | v dodávce | v dodávce |
| Počet vnitřních/vnějších jednotek | 1/1 | 1/1 | 1/1 | 1/1 | |
| Hranice použití při topení | °C | -20 až +37 | -20 až +37 | -20 až +37 | -20 až +37 |
| Topný výkon min.-max. | kW | 0,9 - 7,5 | 1,5 - 10,0 | 2,0 - 12,5 | 3,0 - 16,8 |
| Třída energetické účinnosti při topení 35/55°C | A+++/A++ | A+++/A+++ | A+++/A++ | A+++/A++ | |
| Topný výkon/COP při A7/W35 | kW | 6,4/5,21 | 7,9/5,26 | 10,3/5,07 | 13,5/5,15 |
| Topný výkon/COP při A2/W35 | kW | 5,3/4,13 | 5,9/4,16 | 8,7/4,14 | 11,3/4,12 |
| Topný výkon/COP při A-7/W35 | kW | 4,2/3,5 | 5,2/3,56 | 6,9/3,47 | 8,8/3,45 |
| Max. teplota v náběhu topné vody | °C | + 60 | + 60 | + 60 | + 60 |
| Hranice použití při chlazení | °C | +15 až +45 | +15 až +45 | +15 až +45 | +15 až +45 |
| Chladicí výkon min.- max. | kW | 0,8 - 6,5 | 1,5 - 8,2 | 2,1 - 10,5 | 3,1 - 13,2 |
| Chladicí výkon / EER při A35/W7 | kW | 4,5/2,7 | 7,2/2,8 | 8,5/2,7 | 12,4/3,17 |
| Chladicí výkon / EER při A35/W18 | kW | 7,5/4,1 | 9,5/4,2 | 10,8/3,9 | 14,2/4,31 |
| Min. teplota v náběhu chlazení | °C | +7 | +7 | +7 | |
| Max. ztráta externího tlaku (topení) | kPa | 80 | 80 | 70 | 60 |
| Chladivo | R 32 | R 32 | R 32 | R 32 | |
| Základní plnicí množství chladiva/ekvivalent CO2 | kg/t | 1,0/0,68 | 1,6/1,1 | 1,8/1,2 | 2,55/1,7 |
| Přípojky chladiva | palce | 1/4 1/2 | 3/8 5/8 | 3/8 / 5/8 | 3/8 / 3/4 |
| Max. délka vedení chladiva | m | 20 | 20 | 20 | 20 |
| Max. výška vedení chladiva | m | 10 | 10 | 10 | 10 |
| Jištění (vnější/vnitrřní) | A setrv. | 16 | 20 | 20 | 3x20 |
| Jmenovitý příkon u A7/W35 | kW | 1,1 | 1,51 | 2,07 | 2,62 |
| Jmenovitý odběr proudu u A7/W35 | A | 5,4 | 6,55 | 8,85 | 12,96 |
| Maximální průtok vzduchu | m³/h | ||||
| Jmenovitý průtok vody při Δt 5 K | m³/h | 1,1 | 1,4 | 1,8 | 2,3 |
| Max. provozní tlak vody | bar | 3,0 | 3,0 | 3,0 | 3,0 |
| Hydraulické přípojky náběh/zpětné vedení | palce | 1 1/4 AG | 1 1/4 AG | 1 1/4 AG | 1 1/4 AG |
| Hladina akustického výkonu LwA (vnější jednotka) jm./max/min | dB(A) | 54/56/51 | 57/59/54 | 58/61/55 | 61/63/57 |
| Rozměry vnitřní jednotky výška/šířka/hloubka | mm | 500/800/500 | 500/800/500 | 500/800/500 | 500/800/500 |
| Rozměry vnější jednotky výška/šířka/hloubka | mm | 700/1010/370 | 845/1165/370 | 845/1165/370 | 1450/1085/425 |
| Hmotnost vnitřní/vnější jednotky | kg | 41/62 | 43/73 | 45/80 | 47/95 |
| Barva vnější jednotky | stříbrná (RAL 9006) | stříbrná (RAL 9006) | stříbrná (RAL 9006) | stříbrná (RAL 9006) | |
| Barva vnitřní jednotky | stříbrná/černá | stříbrná/černá | stříbrná/černá | stříbrná/černá |
1) COP = coefficient of performance (koeficient topného výkonu) dle EN 14511, přezkoušen TÜV
2) EER = Energy efficiency ratio (koeficient chladicího výkonu) dle EN 14511
3) Údaje pro vnější jednotku ve vzdálenosti 1 m/5 m/10 m
| Řada | WKF 80 compact | WKF 100 compact | WKF 130 compact | WKF 170 compact | |
|---|---|---|---|---|---|
| Oblast použití | kW | 1 - 6 | 6 - 9 | 9 - 12 | 12 - 16 |
| Provedení | Singlesplit | Singlesplit | Singlesplit | Singlesplit | |
| Režim | Topení/chlazení | Topení/chlazení | Topení/chlazení | Topení/chlazení | |
| Testování | EHPA | EHPA | EHPA | EHPA | |
| Invertorová technologie | v dodávce | v dodávce | v dodávce | v dodávce | |
| Systém | vzduch/voda | vzduch/voda | vzduch/voda | vzduch/voda | |
| Ovládání tepelného čerpadla | Smart-Control Touch | Smart-Control Touch | Smart-Control Touch | Smart-Control Touch | |
| Elektrické přídavné topení / jmenovitý výkon | kW | 6 kW v dodávce | 6 kW v dodávce | 6 kW v dodávce | 6 kW v dodávce |
| Ohřev teplé vody (přepínací ventil) | °C | v dodávce | v dodávce | v dodávce | v dodávce |
| Zásobník teplé vody | L | 300 | 300 | 300 | 300 |
| Počet outdoor/indoor jednotek | 1/1 | 1/1 | 1/1 | 1/1 | |
| Hranice použití při topení | °C | -20 až +37 | -20 až +37 | -20 až +37 | -20 až +37 |
| Topný výkon min.-max. | kW | 0,9 - 7,5 | 1,5 - 10,0 | 2,0 - 12,5 | 3,0 - 16,8 |
| Třída energetické účinnosti při topení 35/55°C | A+++/A++ | A+++/A++ | A+++/A++ | A+++/A++ | |
| Topný výkon/COP při A7/W35 | kW | 6,4/5,21 | 7,9/5,26 | 10,3/5,07 | 13,5/5,15 |
| Topný výkon/COP při A2/W35 | kW | 5,3/4,13 | 5,9/4,16 | 8,7/4,14 | 11,3/4,12 |
| Topný výkon/COP při A-7/W35 | kW | 4,2/3,50 | 5,2/3,56 | 6,9/3,47 | 8,8/3,45 |
| Max. teplota v náběhu topné vody | °C | + 60 | + 60 | + 60 | + 60 |
| Hranice použití při chlazení | °C | +15 až +45 | +15 až +45 | +15 až +45 | +15 až +45 |
| Chladicí výkon min.- max. | kW | 4,0 (0,8-6,5) | 6,0 (1,5-8,2) | 8,0 (2,1-10,5) | 12,0 (3,1-13,2) |
| Chladicí výkon / EER při A35/W7 | kW | 4,5/2,7 | 7,2/2,8 | 8,5/2,7 | 12,4/3,17 |
| Chladicí výkon / EER při A35/W18 | kW | 7,5/4,1 | 9,5/4,2 | 10,8/3,9 | 14,2/4,31 |
| Min. teplota v náběhu chlazení | °C | +7 | +7 | +7 | +7 |
| Max. ztráta externího tlaku (topení) | kPa | 80 | 80 | 70 | 60 |
| Chladivo | R 32 | R 32 | R 32 | R 32 | |
| Základní plnicí množství chladiva/ekvivalent CO2 | kg/t | 1,0/0,68 | 1,6/1,1 | 1,8/1,2 | 2,55/1,7 |
| Přípojky chladiva | palce | 1/4/1/2 | 3/8/5/8 | 3/8/5/8 | 3/8/3/4 |
| Max. délka vedení chladiva | m | 20 | 20 | 20 | 20 |
| Max. výška vedení chladiva | m | 10 | 10 | 10 | 10 |
| Jištění (vnější/vnitrřní) | A setrv. | 16 | 20 | 20 | 3x20 |
| Jmenovitý příkon u A7/W35 | kW | 1,10 | 1,51 | 2,07 | 2,62 |
| Jmenovitý odběr proudu u A7/W35 | A | 5,4 | 6,55 | 8,85 | 12,96 |
| Maximální průtok vzduchu | m³/h | ||||
| Jmenovitý průtok vody při Δt 5 K | m³/h | 1,1 | 1,4 | 1,8 | 2,3 |
| Max. provozní tlak vody | bar | 3 | 3 | 3 | 3 |
| Hydraulické přípojky náběh/zpětné vedení | palce | 1 1/4 AG | 1 1/4 AG | 1 1/4 AG | 1 1/4 AG |
| Hladina akustického výkonu LwA (vnější jednotka) jm./max/min | dB(A) | 54/56/51 | 57/59/54 | 58/61/55 | 61/63/57 |
| Rozměry vnitřní jednotky výška/šířka/hloubka | mm | 1928/800/790 | 1928/800/790 | 1928/800/790 | 1928/800/790 |
| Rozměry vnější jednotky výška/šířka/hloubka | mm | 700/1010/370 | 845/1165/370 | 845/1165/370 | 1450/1085/425 |
| Hmotnost vnitřní/vnější jednotky | kg | 236/62 | 238/73 | 240/80 | 240/95 |
| Barva vnější jednotky | stříbrný (RAL 9006) | stříbrný (RAL 9006) | stříbrný (RAL 9006) | stříbrný (RAL 9006) | |
| Barva vnitřní jednotky | stříbrná/černá | stříbrná/černá | stříbrná/černá | stříbrná/černá |
1) COP = coefficient of performance (koeficient topného výkonu) dle EN 14511, přezkoušen TÜV
2) EER = Energy efficiency ratio (koeficient chladicího výkonu) dle EN 14511
3) Údaje pro vnější jednotku ve vzdálenosti 1 m/5 m/10 m
