VRF – centrální klimatizační systémy
Flexibilní klimatizační systém pro náročné stavební projekty

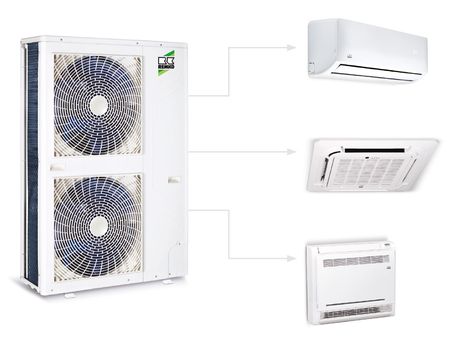

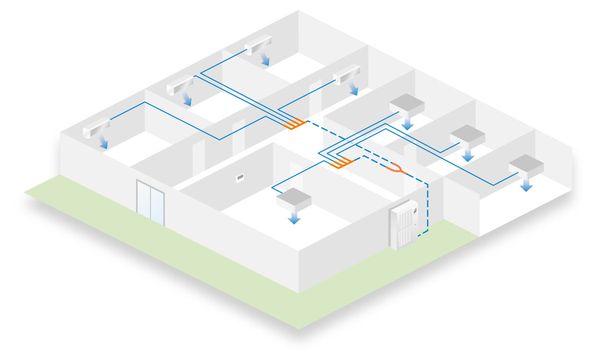

Pro realizaci komplexních koncepcí klimatizací nabízí REMKO s VRF-centrální klimatizační systémy série MVV efektivní a flexibilní systémová řešení. Pro provozování běžných klimatizačních systémů typu Single Split je potřebné instalovat pro každou použitou vnitřní jednotku také jednu vnější jednotku. Důsledkem toho je větší potřeba pro zástavbovou plochu a výkon. V tomto okamžiku se uplatní VRF-centrální klimatizační systémy. S pouze jedinou vysoce účinnou vnější jednotkou systém umožňuje provoz až 10 vnitřních jednotek. Pro provoz v režimu chlazení a topení u všech vnitřních jednotek je nutné instalovat 2/4 vedení chladiva. To minimalizuje rozsah projektování, náklady a čas. Tak lze zajistit vysokou míru účinnosti a flexibility.
Pomocí Multi-Central-Controller REMKO MCC-1 lze kromě toho centrálně ovládat všechny vnitřní jednotky v širokém rozsahu. Jednotky REMKO série MVV se dodávají s chladicím výkonem 12 kW, 15,5 kW a 20 kW.
Vnější jednotky
- Maximální délka vedení chladiva 100m
- Chlazení nebo topení až pro 20 místností
- Jednoduchá instalace s 2vodičovou technikou
- Efektivní invertorová technika
- Centrální ovládání pro všechny vnitřní jednotky
- V duálním režimu lze dosáhnout chladicího výkonu až 40 kW
VPŘED S DVOJNÁSOBNÝM VÝKONEM!
Pro ty, kdo potřebují vyšší výkon, nabízí REMKO centrální klimatizační systém VRF DUO. S tímto systémem se zdvojnásobuje výkon a počet provozovaných vnitřních jednotek. Chladicí výkon 24 kW, 31 kW popř. 40 kW zajišťuje možnost současného provozu až 20 vnitřních jednotek.
Série MVV je efektivním invertorovým řešením klimatizace, které umožňuje provozovat současně až 10 vnitřních jednotek. Přitom lze zcela podle potřeby kombinovat nástěnné jednotky a stropní kazetové jednotky.
- Jednoduchá instalace s technikou 2 vodičů na stěně popř. do podvěšeného stropu
- Invertorová technika šetří energetické náklady. Poskytuje nejvyšší komfort, protože kolísání teploty vzduchu je sníženo na minimum
- Automatické nastavení proudu vzduchu jak v chladicím, tak topném režimu
- Vnější díly jsou od výrobce předplněny chladivem R 410A
- Vstřikování chladiva přes elektronický expanzní ventil ve vnitřních jednotkách
- Mikroprocesorové řízení přístroje
- Chlazení nebo topení je možné až pro 20 místností
- Maximální délka vedení chladiva 100 m
- Zimní regulace
Příslušenství
- Vedení chladiva
- Nástěnné a podlahové konzoleservis
Servis
- Servis uvádění do provozu
- Smlouvy pro údržbu
Technické údaje
|
|
|
Novinka |
|
|
Novinka | |
---|---|---|---|---|---|---|---|
Vnější jednotky |
|
MVV
1200 DC
|
MVV
1600 DC
|
MVV
2000 DC
|
MVV
1200 DC DUO
|
MVV
1600 DC DUO
|
MVV
2000 DC DUO
|
Chladicí výkon
|
kW
|
12,0 (5,76-12,43)
|
15,5 (7,75-16,33)
|
15,5 (7,75-16,33)
|
2x 12,0 (5,76-12,43)
|
2x 15,5 (7,75-16,33)
|
2x 20,0 (9,23-21,53)
|
Topný výkon
|
kW
|
13,5 (6,00-15,53)
|
18,6 (8,30-20,13)
|
23,3 (10,52-25,43)
|
2x 13,5 (6,00-15,53)
|
2x 18,6 (8,30-20,13)
|
2x 23,3 (10,52-25,43)
|
Max. příkon (130%)
|
kW
|
15,6
|
20,2
|
26,0
|
2x 16,6
|
2x 20,2
|
2x 26,0
|
Max. počet vnitřních jednotek 3)
|
|
7
|
8
|
10
|
7
|
8
|
10
|
Třída energetické účinnosti při chlazení 2)
|
|
A
|
A
|
B
|
A
|
A
|
B
|
Třída energetické účinnosti při topení 2)
|
|
A
|
A
|
A
|
A
|
A
|
A
|
Roční spotřeba energie chlazení/topení 500 hod.
|
kWh |
1870/1820
|
2355/2480
|
3295/3090
|
2x 1870/1820
|
2x 2355/2480
|
2x 3295/3090
|
Pracovní podmínky při chlazení
|
°C
|
-15°C
až +48°C
|
-15°C
až +48°C
|
15°C
až +48°C
|
-15°C
až +48°C
|
-15°C
až +48°C
|
-15°C
až +48°C
|
Pracovní podmínky při topení
|
°C
|
-15°C
až +27°C
|
-15°C
až +27°C
|
-15°C
až +27°C
|
-15°C
až +27°C
|
-15°C
až +27°C
|
-15°C
až +27°C
|
Chladivo
|
R 410A
|
R 410A
|
R 410A
|
R 410A
|
R 410A
|
R 410A
|
|
Základní plnicí množství chladiva 3)
|
kg |
3,3
|
3,9
|
4,8
|
2x 3,3
|
2x 3,9
|
2x 4,8
|
Max. objemový průtok vzduchu 3)
|
m3/h
|
6000
|
6000
|
10800
|
6000
|
6000
|
10800
|
Hladina akustického výkonu 1) 3)
|
dB(A)
|
66/57
|
65/56
|
70/58
|
66/57
|
65/56
|
70/58
|
Hladina akustického tlaku 1) 3)
|
dB(A)
|
58/46
|
57/45
|
59/47
|
58/46
|
57/45
|
59/46
|
Napájecí napětí3)
|
V/Hz |
400/3~/50
|
400/3~/50
|
400/3~/50
|
400/3~/50
|
400/3~/50
|
400/3~/50
|
Příkon chlazení/topení 3)
|
kW
|
3,74 / 3,64
|
4,71 / 4,96
|
6,59 / 6,18
|
3,74 / 3,64
|
4,71 / 4,96
|
6,59 / 6,18
|
Vedení chladiva k rozdělovači hlavní větve
|
|
3/8 / 5/8 |
3/8 / 3/4
|
3/8 3/4
|
3/8 / 5/8
|
3/8 3/4
|
3/8 / 3/4
|
Max. délka vedení chladiva pro vnitřní jednotku
|
M
|
60
|
60
|
60
|
60
|
60
|
60
|
Max. výška vedení chladiva mezi vnitřními jednotkami
|
M
|
8
|
8
|
8
|
8
|
8
|
8
|
Max. výška vedení chladiva mezi vnější jednotkou a vnitřními jednotkami
|
M
|
30
|
30
|
30
|
30
|
30
|
30
|
Max. celková délka vedení chladiva 3)
|
M100
|
100
|
100
|
100
|
100
|
100
|
100
|
Rozměry výška/šířka/hloubka 3)
|
mm
|
1295/900/315
|
1327/900/320
|
1560/1120/415
|
1295/900/315
|
1327/900/320
|
1560/1120/415
|
Hmotnost 3)
|
kg
|
95
|
102
|
137
|
95
|
102
|
137 |
Vnější jednotky pro chlazení a topení
|
|
MVV
1200 DC
|
MVV
1600 DC
|
MVV
2000 DC
|
MVV
1200 DC DUO
|
MVV
1600 DC DUO
|
MVV
2000 DC DUO
|
Obj. č.
|
|
1623600
|
1623605
|
1623610
|
1623615
|
1623620
|
1623625
|
